尺寸检测
2024-02-02
检测样品描述
DPL-01509共2个，NG样品一个，OK样品一个。
检测目的
内孔外圆直径，圆柱总高，台阶高度，内孔相对于外圆跳动，内圆锥相对于外圆跳动，内圆锥锥度，内圆锥理论直径40的圆心与端面距离等。
检测方法
1
将工件放在工装上固定。
2
用三坐标测针探测外圆及端面，并用外圆作为YZ基准面及YZ原点，端面做为X原点，建立坐标系。
3
用三坐标测针在工件坐标系下自动探测台阶面，内圆锥，测针旋转180°探测另一端端面以及内孔。
4
评价内孔外圆直径，圆柱总高，台阶高度，内孔相对于外圆跳动，内圆锥相对于外圆跳动，内圆锥锥度，内圆锥理论直径40的圆心与端面距离等。
5
保存数据并输出报告。
检测仪器
三丰三坐标 CRYSTA-APEX V9106

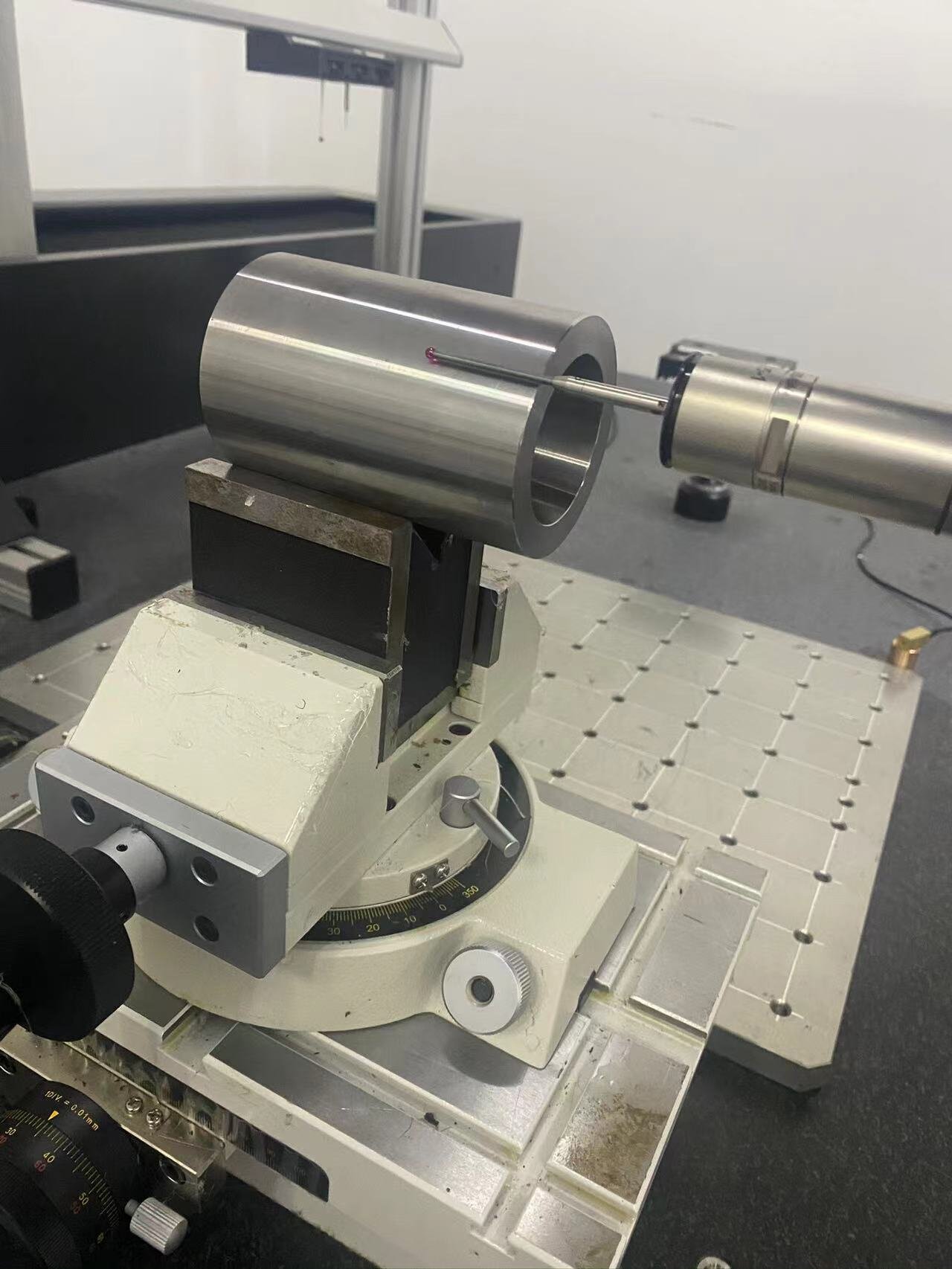

检测图片
检测结果
工件1圆锥上理论直径40的圆距离端面超下限，圆锥与端面的相交圆直径超下限。
工件2符合图纸要求。
